Обычно в комплект эхолота входит дисплей (голова), различные датчики, карты с глубинами, аккумулятор (или система питания от пауербанка), ротатор, очки виртуальной реальности и крепления. Сразу следует учесть, что все электронное оборудование (голова и датчики) должно быть одного бренда, разные бренды несовместимы между собой, например к голове Lowrance нельзя подключить датчик Garmin и наоборот.



1. Дисплей или голова. Обязательно.

Это монитор, куда выводится картинка с датчика, карты, навигация и другая необходимая информация. Есть множество брендов, например Lowrance, Garmin, Accuphy и др. В некоторых моделях вместо дисплея бренда используется обычный планшет или телефон, а картинка передается по WiFi в мобильное приложение (Accuphy).

Основные размеры дисплеев это 7, 9, 10, 12 и 16 дюймов по диагонали. Бывают дисплеи 6 и менее дюймов, но на них сложно что либо разглядеть, поэтому это скорее игрушки, чем рабочий инструмент. Рабочее разрешение экрана (на котором можно что-то разглядеть) от 800х480px заканчивая 1920х1080px в зависимости от диагонали экрана. К дисплею подключаются различные датчики (ниже), опционально сеть NMEA2000, HDMI, USB и др. в зависимости от модели. Также опционально в дисплее есть кардридер куда можно поставить флешку с картами.

Например, под Panoptix или ActiveTarget рекомендуется брать дисплеи от 9-10 дюймов и выше. Стоимость дисплея от 75 тыс р (9 дюймов) и до 400 тыс р (16 дюймов FullHD с датчиком HD). Дисплеем для Accuphy может быть любой планшет или телефон Android или Apple. Подробнее про различия брендов можно почитать тут  Какой бренд выбрать - решать только вам, но все последующее оборудование должно быть того же бренда

2. Датчики. Обязательно, какой-либо из датчиков

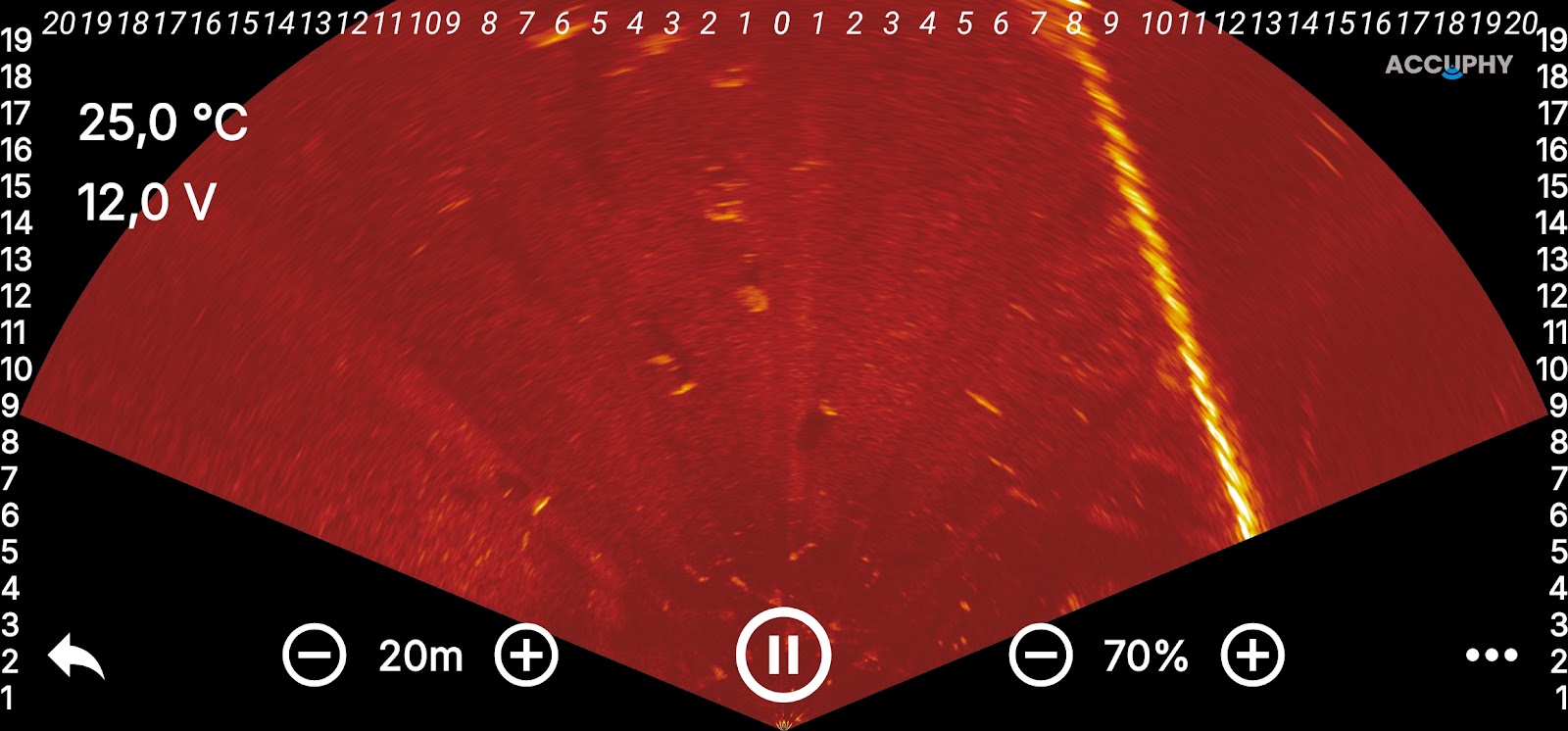

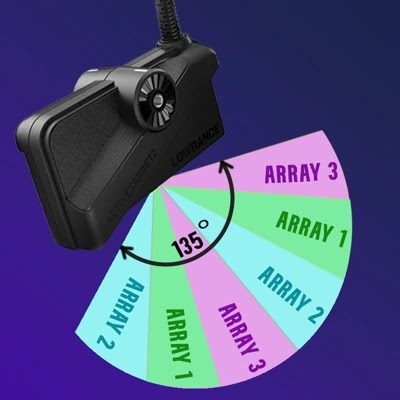

Датчики бывают двух видов - сканирующие (GT56UHD-TM, ActiveImaging 3-в-1, Tripleshot и др) и реального времени Live (Panoptix, ActiveTarget, Eagle Eye, PingLive Sonar, Mini и др). Сканирующие датчики нужны для поиска рыбы и сканирования дна на ходу лодки, датчики реального времени нужны для наблюдения за рыбой во время ловли при стоянке на якоре, либо в лунке на зимней рыбалке. Подробнее про отличия можно почитать тут. Про отличия между датчиками реального времени - можно почитать тут. Соответственно, вы выбираете датчики под ваши задачи, либо какой то один, либо сразу оба датчика. И сканирующий и датчик реального времени могут работать параллельно и подключаются в разные порты (обычно порты Sonar и  Network/Ethernet), вы просто переключаетесь между ними. У Accuphy это разные модели приборов, которые подключаются по WiFi к одному планшету/телефону. Часто сканирующие датчики идут в комплекте с головой, либо продаются как отдельный прибор (Accuphy). Датчики реального времени обычно довольно дорогие и продаются отдельно. Стоимость датчиков при покупке отдельно - от 15-45 тыс р. (сканирующие датчики) и до примерно 65-150 тыс р. (датчики реального времени) в зависимости от модели.

3. Карты с глубинами

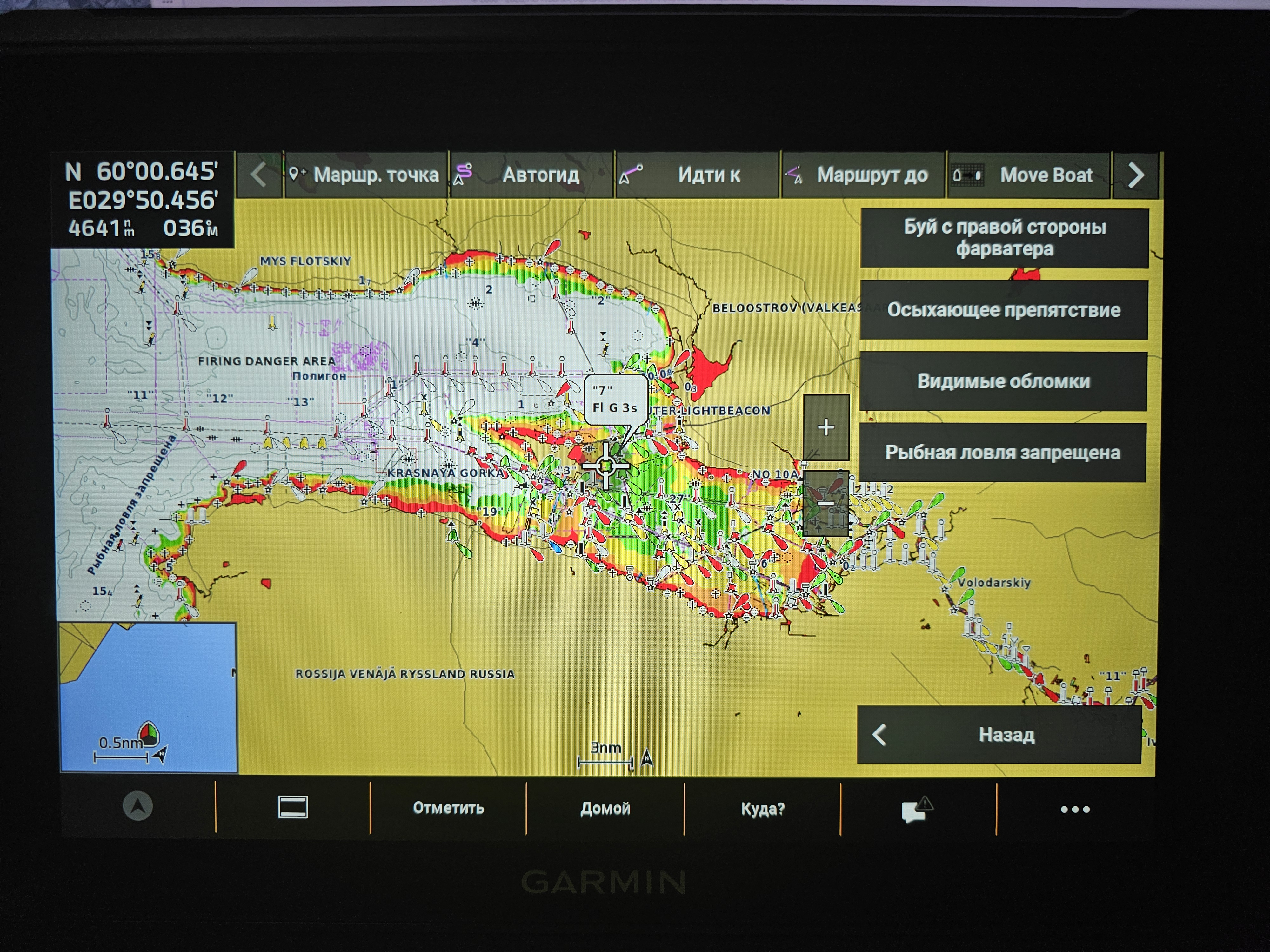

Флешка MicroSD с навигационными картами вашего региона и специальным ПО, которая вставляется в кардридер эхолота (головы). На карте показывается ваше текущее местоположение по GPS/ГЛОНАСС, глубины (изобаты), острова, мели, фарватер, буи, места для рыбалки и многое другое. Флешка также позволяет отрисовывать глубины в реальном времени (данные сонара) и накладывать их на текущую карту. Также на флешке может быть другое необходимое ПО для работы с картами. Обычно такая флешка защищена от несанкционированного копирования. На флешке бывают следующие карты: Navionics (Lowrance, Simrad, Humminbird, Raymarine, B&G), C-MAP (Lowrance, Simrad, B&G), Atlas12 (Lowrance, Simrad, B&G), Garmin BlueChart (Garmin), в зависимости от марки эхолота. Также на флешке есть инструкция, как пользоваться картами и покрытие карт. Переключение между картами происходит непосредственно в меню эхолота.

На картах можно ставить маршрутные точки, между которыми можно прокладывать маршруты с учетом препятствий. На маршруте можно включить автопилот или круиз-контроль для автоматического ведения и руления лодкой (если лодка поддерживает такую возможность). Точками можно обозначать места для рыбалки, достопримечательности да и просто полезные места, а также делиться ими с другими рыболовами через мобильное приложение.

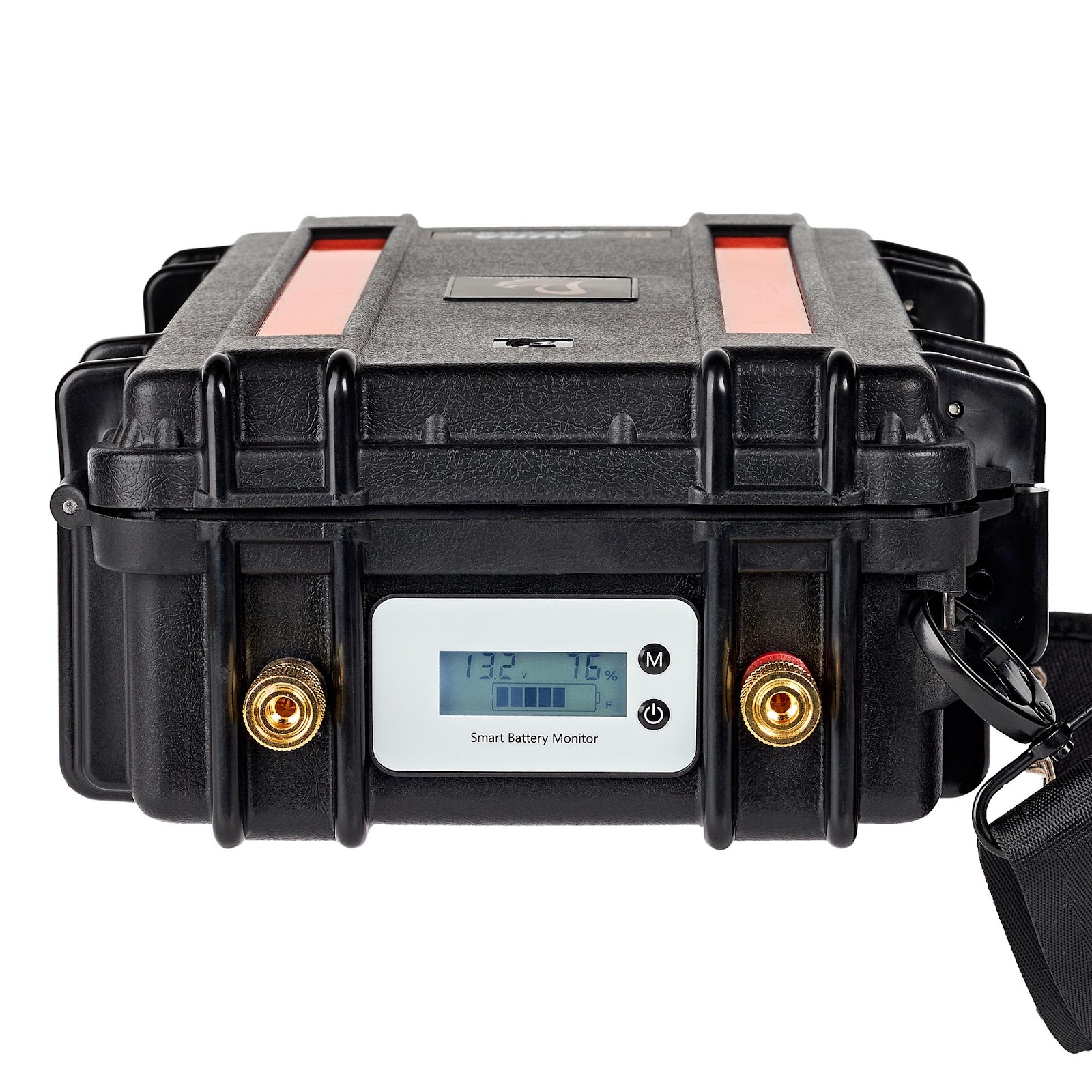

4. Аккумулятор. Обязательно.

Аккумулятор нужно подбирать в зависимости от энергопотребления и условий эксплуатации прибора. Например для зимы и лета требования к аккумулятору могут различаться. Главный параметр - напряжение, должно быть 12-14В т.к. все приборы работают именно от 12В. Емкость зависит от времени вашей рыбалки. Например, если прибор потребляет 3А то с аккумулятором 30 А/ч в идеальных условиях он проработает немного меньше 10ч. В реальности это будет 7-8ч а зимой в мороз и того меньше т.к. будут потери на нагрев и емкость АКБ на морозе может отличаться от заявленной.

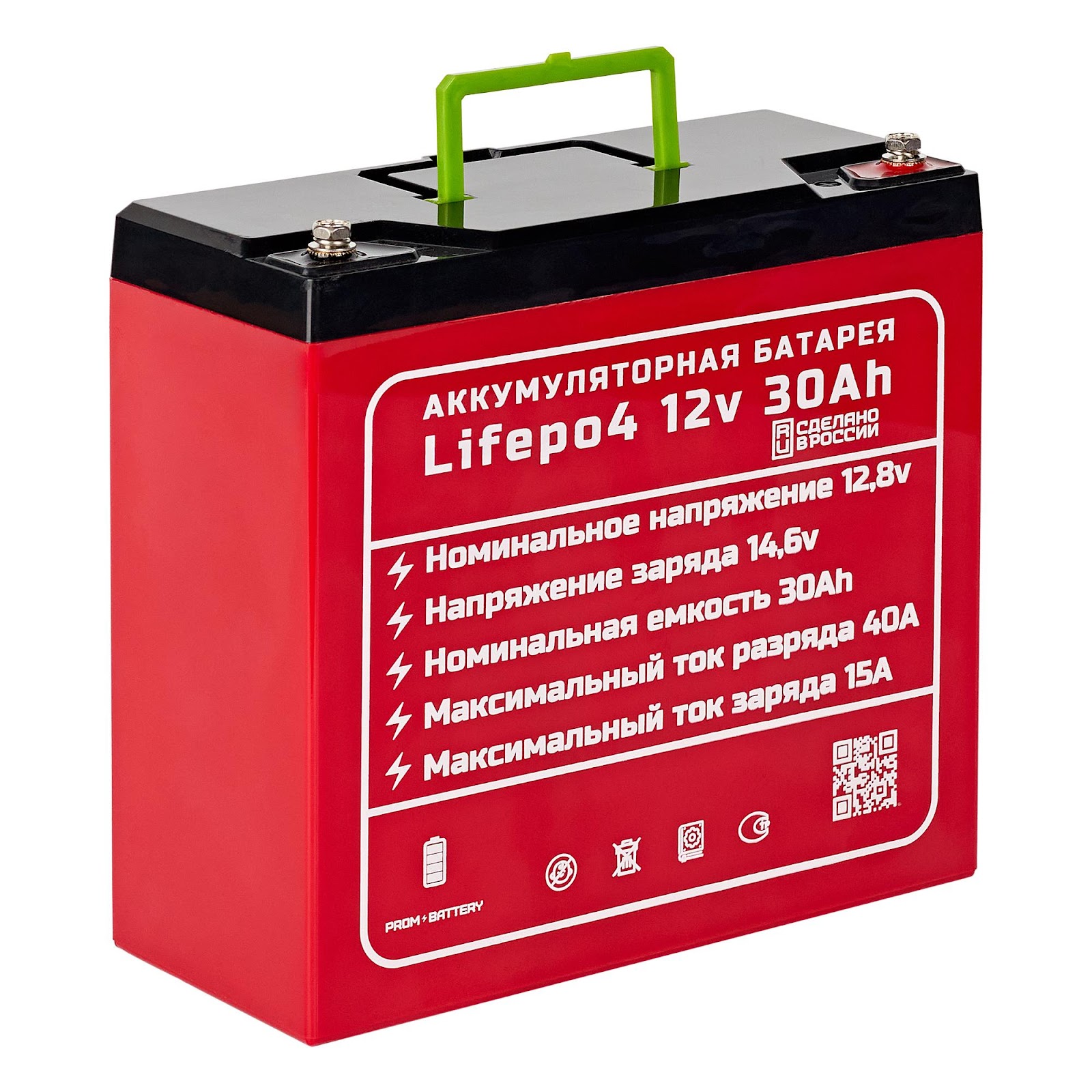

Химия - самые распространенные аккумуляторы для питания эхолотов это LiFePo4 или в простонародье - лиферы. Они относительно компактные и легкие (по сравнению с автомобильными) и хорошо держат заряд, в т.ч. на морозе. При этом они дорогие и требуют специальную зарядку. Стоимость лиферов в среднем 10-20 тыс р в зависимости от емкости и исполнения.

Также можно использовать автомобильные свинцовые аккумуляторы, они дешевые, но учитывайте, что вам его придется таскать. На зимней рыбалке это может испортить все удовольствие от рыбалки. Ну и на морозе емкость свинцового аккумулятора, в отличие от лифера, значительно падает.

К аккумулятору также понадобится зарядное устройство для лиферов,  стоимость в среднем 3300-7000 р. Работает от сети 220В

Есть некоторые нюансы с питанием эхолотов Accuphy PingLive. Т.к. потребление эхолотов Accuphy несколько ниже, чем потребление классических эхолотов от Lowrance, Garmin и др, есть возможность запитать прибор от пауербанка (от 20А/ч и выше, от 65 Вт и выше), через шнур USB-C и специальный модуль питания. Сейчас в наличии вторая версия модуля которая поддерживает мощность 100 Вт и достаточна для питания Accuphy Router One, который значительно мощнее предыдущей модели с антеннами. Прайс-лист на электрику. Также у нас есть специальный силовой модуль для питания любых, в т.ч. больших эхолотов от пауербанка, который выдает ток от 5А и выше.

Ротаторы бывают механические (вращение руками) и электронные (вращение электромотором, управление педалями или джойстиком). Также у электронных ротаторов бывает мобильное приложение в котором можно полностю управлять устройством. Для электронного ротатора нужен свой аккумулятор, и весит он значительно больше, чем ручной ротатор. Ротатор с датчиком можно опустить в лунку на зимней рыбалке и сразу увидеть, есть рыба или нет. Из электронных ротаторов мы бы рекомендовали этот  либо эти или эти. Из механических этот. Либо также есть огромный выбор электронных и ручных ротаторов на Озоне. Стоимость ротаторов от 3 тыс р до 300 тыс р в зависимости от модели и функций. Прайс-лист на ротаторы.

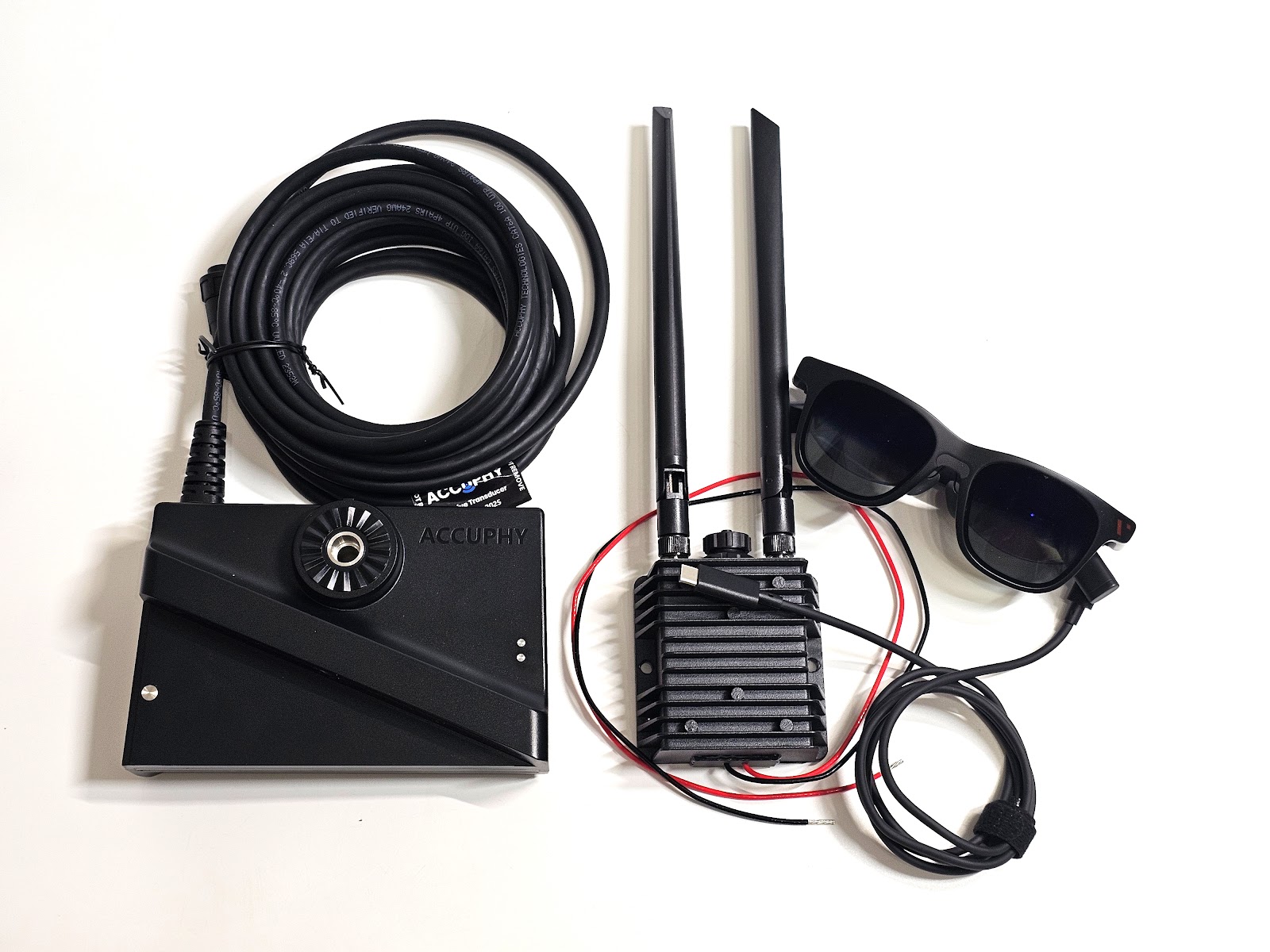

Новое слово в рыбалке с эхолотом. Представьте что вы одновременно видите поверхность водоема и то что происходит под водой. Именно так работают данные очки. Они подключаются к смартфону либо к HDMI выходу эхолота через специальный адаптер, и выводят экран эхолота на миниатюрные дисплеи. При этом дисплеи и стекла полупрозрачные, прозрачность можно менять. Таким образом вы одновременно видите и дисплей и окружающую среду. Очки позволяют полностью освободить руки (что особенно актуально зимой) и не бегать постоянно к экрану прибора. Прекрасно работают со всеми эхолотами где есть HDMI выход или мобильное приложение. При этом энергопотребление очков значительно ниже дисплея, что позволит проработать эхолоту на одном заряде значительно дольше. Очки имеют регулируемые диоптрии, что позволяет их использовать людям с плохим зрением. Кроме рыбалки, в очках можно работать за ПК, смотреть видео, играть в игры и.т.п. В очках доступны полноценные 3D видео и игры. Также в дужки очков встроены миниатюрные динамики, что делает их законченным компактным мультимедийным решением для поездок. Подробнее про очки можно почитать тут. Приобрести очки можно тут

7. Крепления.

Обычно все необходимые крепления идут в комплекте с датчиками и ротатором. При необходимости можно приобрести струбцину для сканирующего датчика чтобы не сверлить транец лодки. Струбцина надевается сверху на транец и прикручивается к нему зажимными гайками-барашками. На нижней части струбцины прикрепляется датчик. Высота струбцины обычно регулируется в зависимости от высоты транца лодки, так чтобы датчик был в воде. На Озоне также множество вариантов струбцин для крепления датчика. Стоимость струбцин - несколько тыс р.

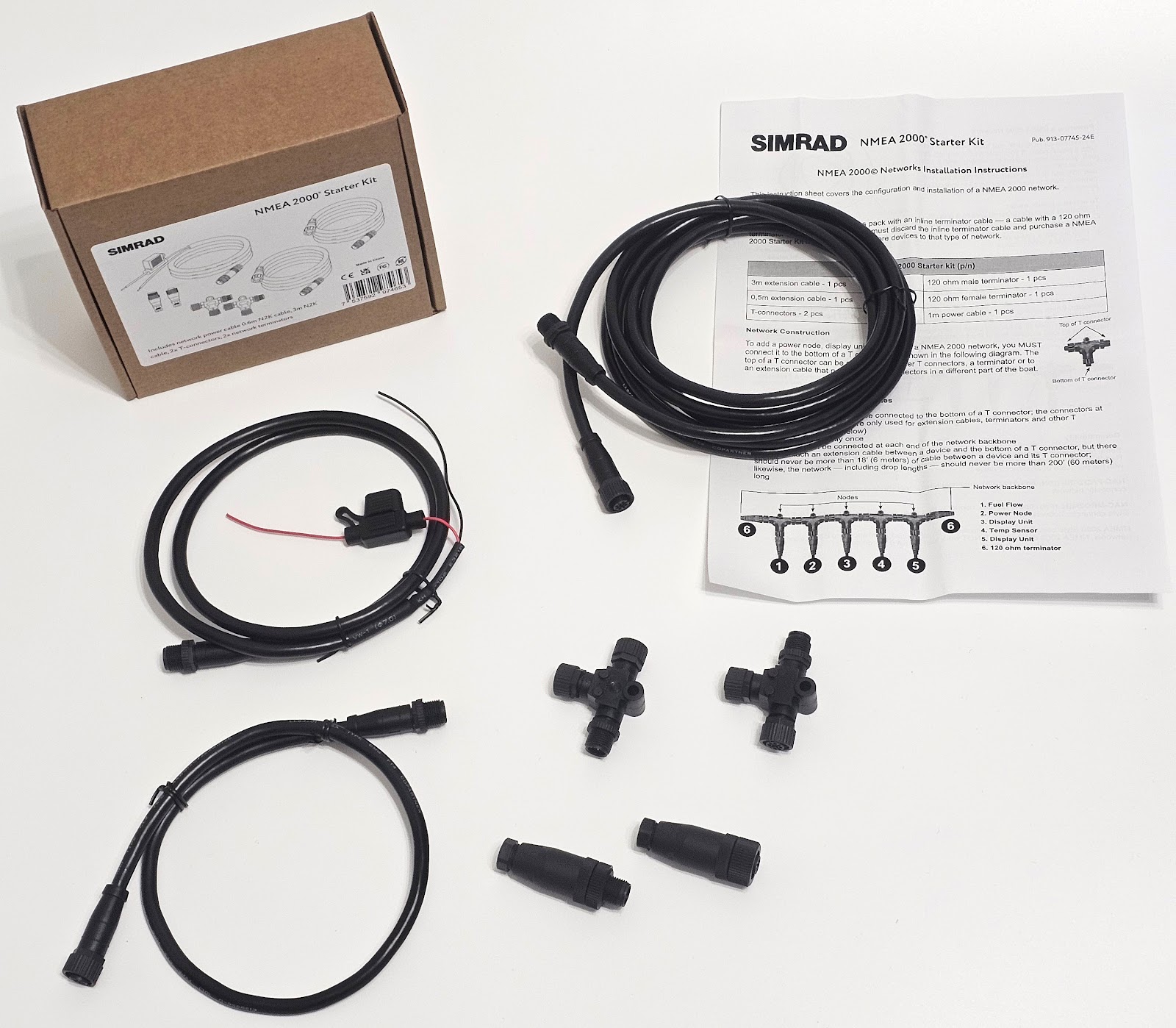

8. NMEA2000 Starter Kit

Стартовый набор морской сети NMEA2000. Сеть служит для подключения к некоторым моделям эхолотов различных датчиков, компасов, радаров и иного дополнительного оборудования. Также через сеть NMEA2000 можно вывести информацию с обычного или электродвигателя - скорость, обороты, температура, напряжение итп, на совместимый дисплей, либо включить автопилот. Сеть состоит из магистральных кабелей, коннекторов, питания и терминаторов (заглушек). Стартовый комплект позволяет построить базовую сеть на лодке и подключить к ней необходимые устройства. Купить можно тут

Также кроме вышеописанного можно приобрести купольный радар, внешний автопилот, различные виды датчиков, электронный компас, выносную GPS антенну на мачту (если эхолот внутри лодки и GPS сигнал плохо принимает), видеокамеры с подключением к эхолоту, и многое другое.

В принципе это полный комплект необходимого оборудования и аксессуаров для успешной рыбалки с эхолотом. Прайс-лист на корабельную электрику. Прайс-лист на ротаторы. Остались вопросы? Пишите в телеграм @eurotradenor с радостью на них ответим
